美女视频黄免费的I欧美日韩国产网站I亚洲免费在线观看视频I精品久久综合I91麻豆.comI三级视频片

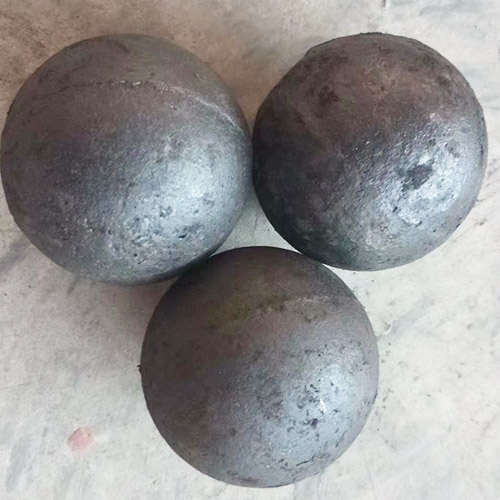

　　高鉻球是以高鉻合金為主要材質制成的研磨介質，廣泛應用于礦山、冶金、水泥等行業。其國家標準詳細規定如下：

　　一、化學成分

　　高鉻球的鉻含量需≥10.0%，含碳量在1.80%-3.20%之間。部分特殊高鉻球的鉻含量可超過14%，硬度與耐磨性進一步提升。

　　二、物理性能

　　硬度：國家標準要求高鉻球硬度(HRC)要≥58，部分產品可達63-67HRC，耐磨性為普通低鉻球的2倍以上。

　　沖擊值：沖擊韌性需≥3.0J/cm2，確保在研磨過程中不易破碎。

　　內部質量：要求無縮孔、氣孔等缺陷，保證結構致密性。

　　三、熱處理工藝

　　高鉻球需通過高溫淬火+回火處理形成馬氏體基體結構。淬火方式包括油淬和風淬，若檢測硬度低于54HRC，則說明未經過淬火處理。回火處理可消除鑄造應力，提升韌性。

　　四、應用標準

　　高鉻球需符合GB/T17445-2019《磨球》及YB/T095-2015《研磨體用高鉻鑄鐵件》等標準，確保在鐵礦、水泥等行業的粉體制備中穩定使用。

　　五、優勢對比

　　相比低鉻球(硬度≥45HRC、沖擊值≥1.5J/cm2)，高鉻球耐磨性更優，單倉磨耗降低50%以上。例如，生產100萬噸精礦粉時，使用高鉻球可節約成本350萬元，同時提高礦粉細度與臺時產量，延長補加球周期，減輕工人勞動強度。
